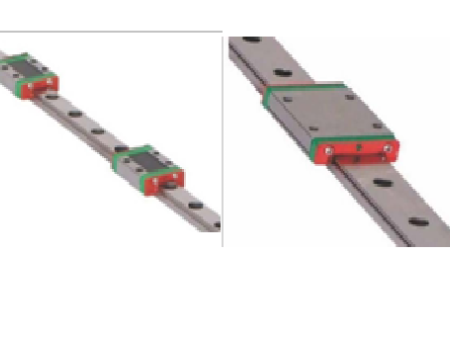

恒旭直线导轨

地址: 陕西省咸阳市秦都区彩虹二路城投时代
电话: 029-33318079
邮箱: hengxusm@126.com
白女士: 13891031001
徐女士: 15291009766
价格: 价格面议
更多信息 立刻购买
分享:
关键词: 恒旭直线导轨   直线导轨   导轨

摘要

公司主推恒旭自产交叉滚子导轨,恒旭直线导轨

产品介绍

  1. 恒旭直线导轨性能特点:


      恒旭直线导轨是迎合先进机械化高精度,高性能的趋势而研发,在设计时以产品的高精度,高可靠性,高刚度及合理的运动原理为设计重点进行研发。恒旭直线导轨具有以下特点:

(1)导向性好,刚性高的特点:导向精度是恒旭直线导轨的基本性能指标。当移动部件沿导轨运动时,不论有无负载都可保持移动轨迹的直线性,一二保持导轨好的导向性,实现无间隙运动,使运动部件具有刚性好的特点。

(2)定位精度高:由于直线导轨的摩擦方式为滚动摩擦,运行平稳。当机床工作台启动时不会出现爬行现象, 因而保证定位精度的准确性。

(3)耐磨性好:直线导轨为滚动摩擦,摩擦系数是滑动摩擦系数的1/40,加之材料表面硬度高,因此可长时间保持导轨的耐磨性,维持工作部件的行走精度。

(4)适用高速运动:因其摩擦阻力小,只需较小动力便能让移动部件运动。摩擦产生热量小,因而运动部件可高速运动。

(5)四方向等载荷设计:恒旭直线导轨在设计时的结构提供了同时满足四方向的相同额定载荷能力,因而恒旭直线导轨适合各种安装方式的应用。

(6)组装容易:恒旭直线导轨在组装时只需将整套直线导轨安装在机器的装配基准面上用螺钉压紧,   并能保证安装精度,所以装配方便,维修容易。

(7)润滑方便:直线导轨已在滑块上装有油嘴,可以直接用注油枪加入润滑油,亦可换上专用油管接头连接供油油管,以自动供油机润滑。

(8)密封防尘:恒旭直线导轨在设计时充分考虑了适用环境的恶劣性,采用了合理科学的防尘板防尘,提高了防尘效果。

2.   恒旭导轨安装方法:

(1)装配前清楚导轨安装面污垢,用油石去除安装面毛刺。

(2)导轨要轻拿轻放,避免磕碰。将直线导轨平稳的放在安装面上,并让导轨侧边基准面紧贴在工作台的装配面上(装配面直线度必须要好)。

(3)试装螺钉以确认螺钉是否吻合,并将导轨地面固定于工作台基准面上。

(4)使用扭矩扳手以特定扭矩锁紧装配螺钉。

推荐按下表扭矩值对螺钉进行锁紧                                                单位:N.M

螺钉M3M4M5M6M8M10
扭矩值1.2-22.6-45.1-8.58.7-1421.6-30.542.2-67.5

(5)对于需拼接的导轨,订货时虚像公司说明,按公司提供的导轨拼接图及要求进行安装。


3.   直线导轨的润滑

(1)滚动直线导轨属精密传动装置应定期润滑,良好的润滑是非常必要的,可以减少摩擦,降低磨损,延长导轨使用寿命。

(2)直线导轨中低速运行时加润滑脂,行驶40km时应该注一次,高速时(>35m/min)应加注N32润滑油,有必要时可采用油管集中供油装置自动供油。


4.   产品规格说明


型式规格形状高度尺寸导轨长度
四列式SRH系列重型导轨四方形SRH恒旭直线导轨    24100
SRH-L
SRH-S
SRH-C401600
法兰型SRH-B恒旭直线导轨    24100
SRH-BL
SRH-BS361600
两列式BR系列重型导轨窄型BRH恒旭直线导轨    840
BRH-L
BRH-XL301600
宽幅型BRW恒旭直线导轨    950
BRW-L

161600

5. 恒旭SRH四列重型直线导轨型号

SRH20BLA2L1000Z1PII
















四列导轨型号









单轴导轨

















尺寸:15,20,25







精度:N, H, P



无标记:四方型重负荷











L: 四方型超重负荷


预压:Z0, Z1, Z2





B:法兰型重负荷












BL:法兰型超重负荷
导轨长度








S:四方型中负荷











BS:法兰型中负荷
单根导轨安装的滑块数





CS:低四方型中负荷
无标记:滑块上锁式





C:低四方型重负荷
X:滑块下锁式







CL:低四方型超重负荷









6. SRH四列重型导轨精度等级


恒旭直线导轨


精度项目普通级高级精密级
高度H的容许尺寸误差±0.1±0.040
-0.04
宽度N的容许尺寸误差±0.1±0.040
-0.04
成对时高度H的相对误差0.020.0150.007
基准轨宽度N的相互误差0.030.0150.007
滑块C对面导轨A面的行走平行度行走平行图(见图一)
滑块D面对导轨B面的行走平行度行走平行图(见图一)


恒旭直线导轨


7. SRH四列重型导轨预压力


预压等级标记预压力
无预压Z00-0.02C
轻预压Z10.05C-0.07C
中预压Z20.1C-0.12C

注:预压力中C为动额定负荷

8. 油嘴接头型式

恒旭直线导轨

9. SRH四列重型直线导轨规格及安装尺寸


恒旭直线导轨


(2)SRHB 法兰型四列导轨

恒旭直线导轨

恒旭直线导轨

12. BRH 两列微型导轨的预压力

恒旭直线导轨

13. BRH 两列微型直线导轨规格及安装尺寸

恒旭直线导轨


恒旭直线导轨

恒旭直线导轨
